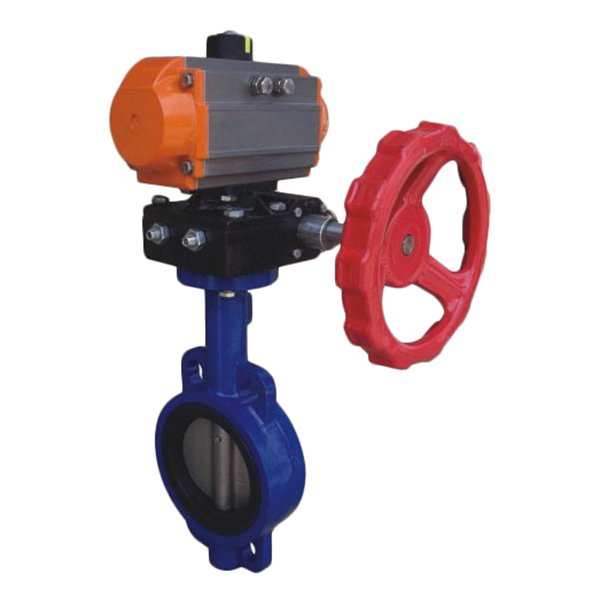

对夹式气动蝶阀特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
对夹式气动蝶阀标准参数表
公称通径 | 50mm~1200mm | |
法兰标准 | ISO7005-2 1988 | |
最大工作压力 | 1.6MPa | |
壳体试验压力 | 1.5 倍工作压力 | |
密封试验压力 | 1.1 倍工作压力 | |
工作温度范围 | NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC | |
允许长期使用温度 | NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC | |
材料 | ( 见《可选材料表》部分 ) | |
结构尺寸 | ISO5752-88 | |
驱动型式 | 手柄 | 50mm~300mm |
蜗轮 | 50mm~1200mm | |
气动 | 50mm~1200mm | |
电动 | 50mm~1200mm | |
表面处理 | 环氧聚酯涂料 、 尼龙 11 、 烤漆 | |
对夹式气动蝶阀采标目录
项目名称 | 采用标准 | 可选标准 |
设计制造验收 | GB/T12238-1989 | ISO/DIN10631-91 |
阀门结构长度 | GB/T12221-1989 | ISO5752-88 |
阀门法兰连接 | GB9113-1988 | ISO7005. 2 |
阀门检验 | GB/T13927-1992 | ISO/DIN5208-87 |
阀门标志 | GB12220-1989 | ISO5209-87 |
驱动装置连接 | GB12223-1989 | ISO/DIN5211-89 |
阀门供货要求 | GB/T12252 | ———— |
注：蝶阀不仅符合 ISO,GB 标准，同时也兼容世界其它国家标准
对夹式气动蝶阀可选材料
主要零部件 | 材质 | 适用规格 | 主要零部件 | 材质 | 适用规格 |
阀体 | 球墨铸铁 灰铸铁 铸钢 不锈钢 | 50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm | 阀杆 | 不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷 | 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm |
阀板 | 不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷 球墨铸铁覆尼龙 | 50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm | 阀座 | 丁腈橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM 耐磨 EPDM PTFE | 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm |
